风光热协同自保护型
三叶风力发电机模型
三叶水平轴风机 · 光伏辅助 · 热储能与叶根温控
- 型号 MODEL
- WST-1.0
- 叶片 BLADES
- 3
- 版本 REV
- V1.0 FINAL
- 轮毂中心高 HUB
- 590mm
- 叶片长 BLADE
- 212mm
- 装配实例 PARTS
- 40
02 / DESIGN CONCEPT
一种风机，三种协同。
围绕三叶水平轴风机，把光伏辅助、热储能与温控结构组织在同一机械方案中。
风力为主体
三叶风轮沿主轴传递运动，前后支承明确，发电机位于机舱内部。
光伏为辅助
双翼光伏保留原有视觉语言，通过对称支架融入塔顶与机舱结构。
热储能与保护
尾部储热模块设置独立安装关系，温控接口连接轮毂分配与三叶根部温控环。
设计边界
本项目完成机械结构与数字展示设计；风光热协同、储热释放与叶片温控为功能方案，未给出实测效率结论。
03 / MECHANICAL ARCHITECTURE
让每一个部件，
都有明确的位置。

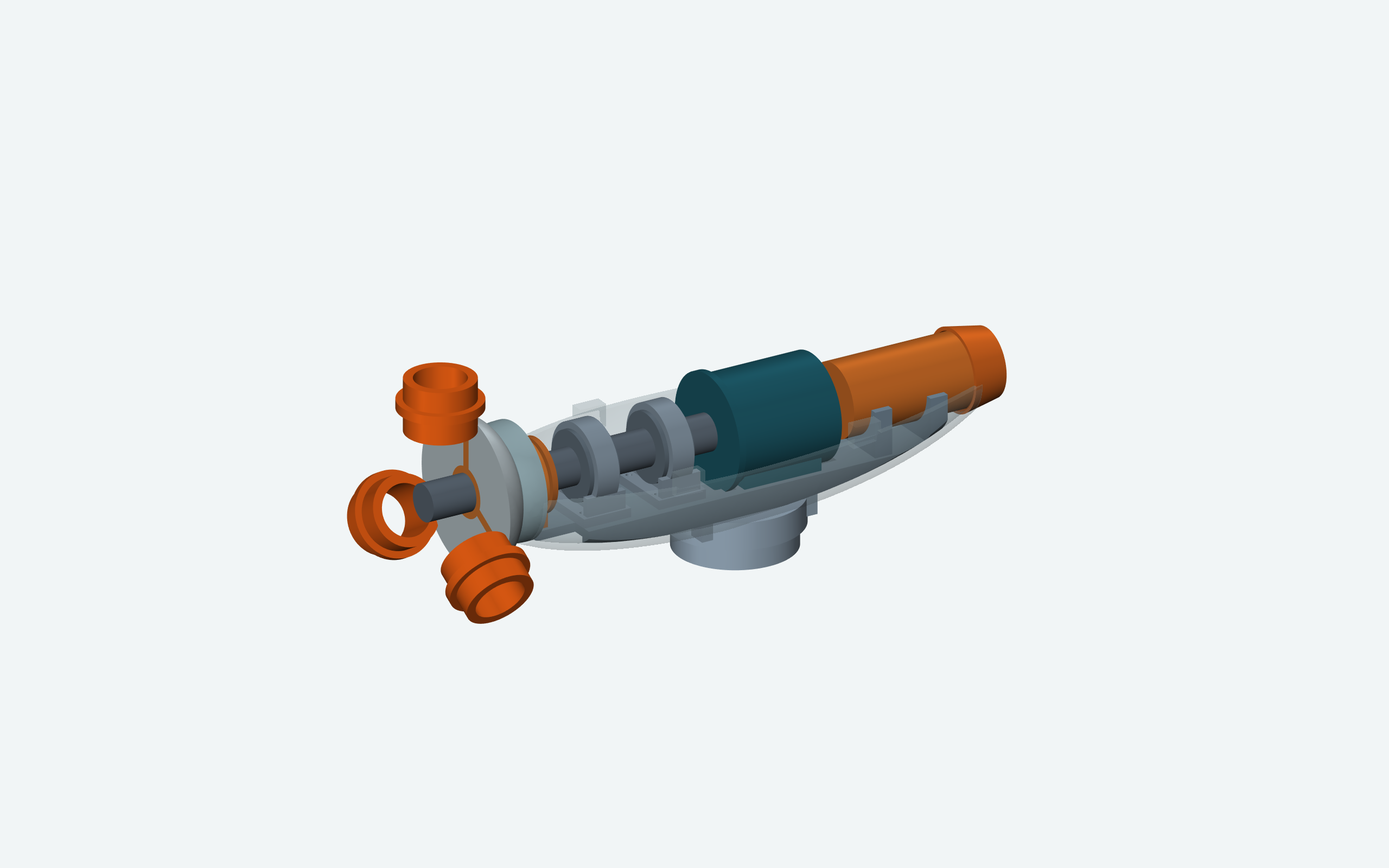

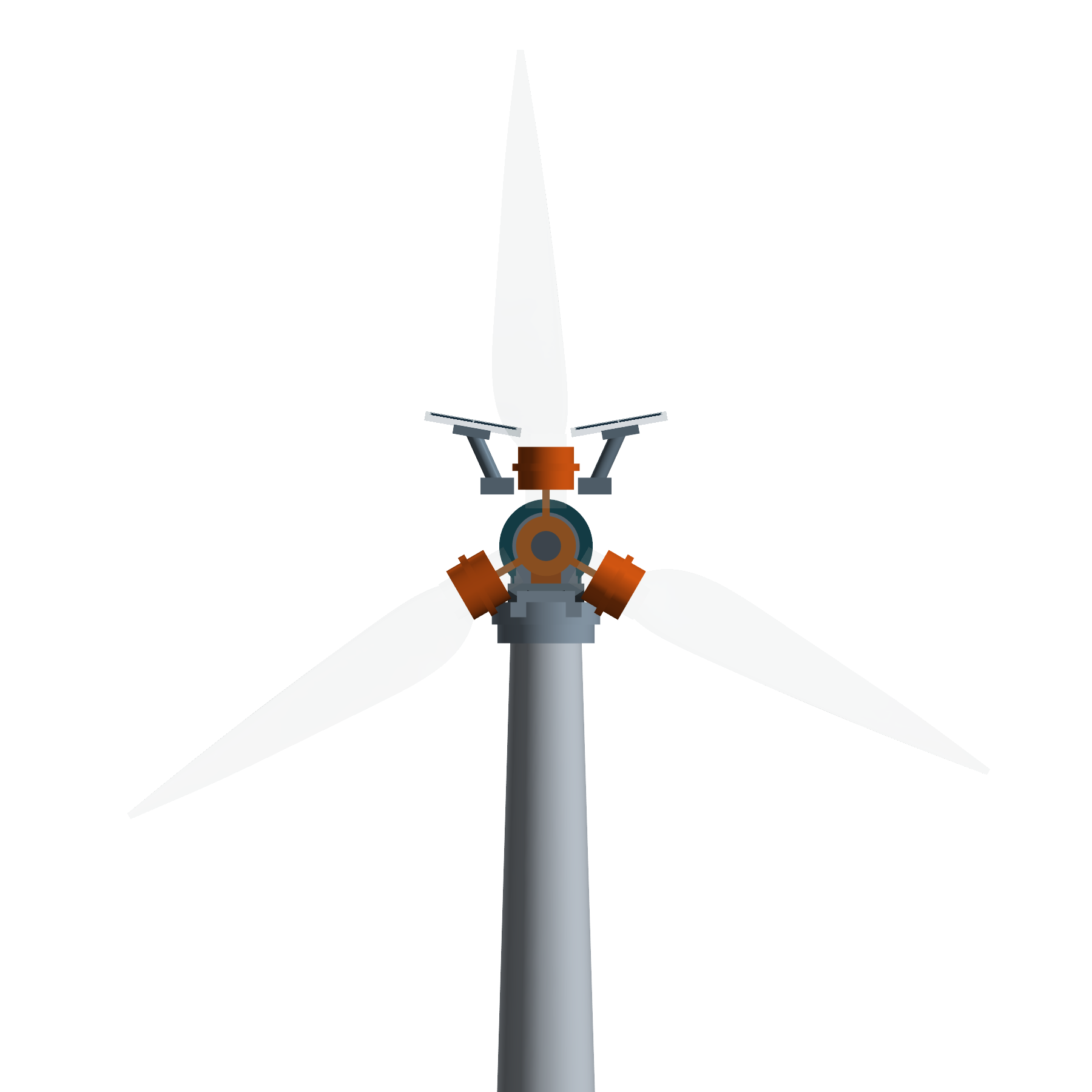

沿传动、温控和安装三条路径读取内部结构。开盖视图与爆炸展示使用本次 V1.0 模型。
悬停或点击任一条链，图上热点按传递顺序依次点亮。爆炸位移用于辨识部件与安装关系，不代表已验证的制造拆装顺序。
04 / DYNAMIC STRUCTURE
拆开，看清，再合为一体。
动态展示暂不可用
05 / SYSTEM LOGIC
一条机械主链，一条保护辅助链。
先看运动如何传递，再看辅助能量如何到达温控结构。两条链在轮毂交汇。
MECHANICAL · 机械传动 · 能量AUXILIARY · 温控辅助 · 热量
- INPUT风
- ROTOR三叶风轮
-
TRANSMISSION轮毂 / 主轴DISTRIBUTION轮毂分配
共用节点 · 两条链在此交汇
- SUPPORT轴承支承
- OUTPUT发电机
- SUPPLY光伏 / 可用风电
- STORAGE热储能模块
- INTERFACE温控接口
- PROTECTION叶根温控环
功能方案
辅助供能与蓄热、按需释放热量用于叶根温控。热路、电路及控制策略尚需后续工程计算与实物验证。
06 / MODEL VIEWS
整体协调，细节可读。

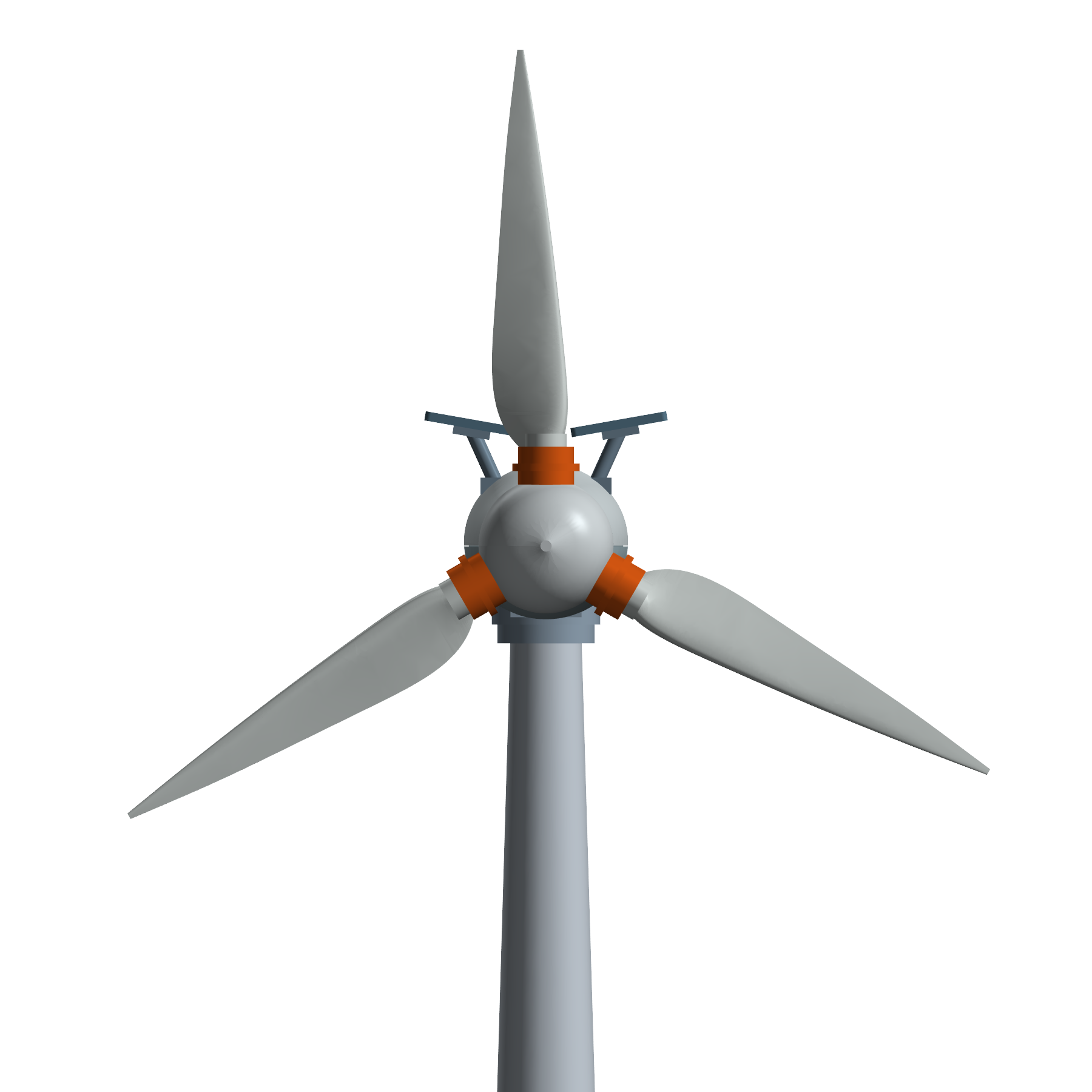

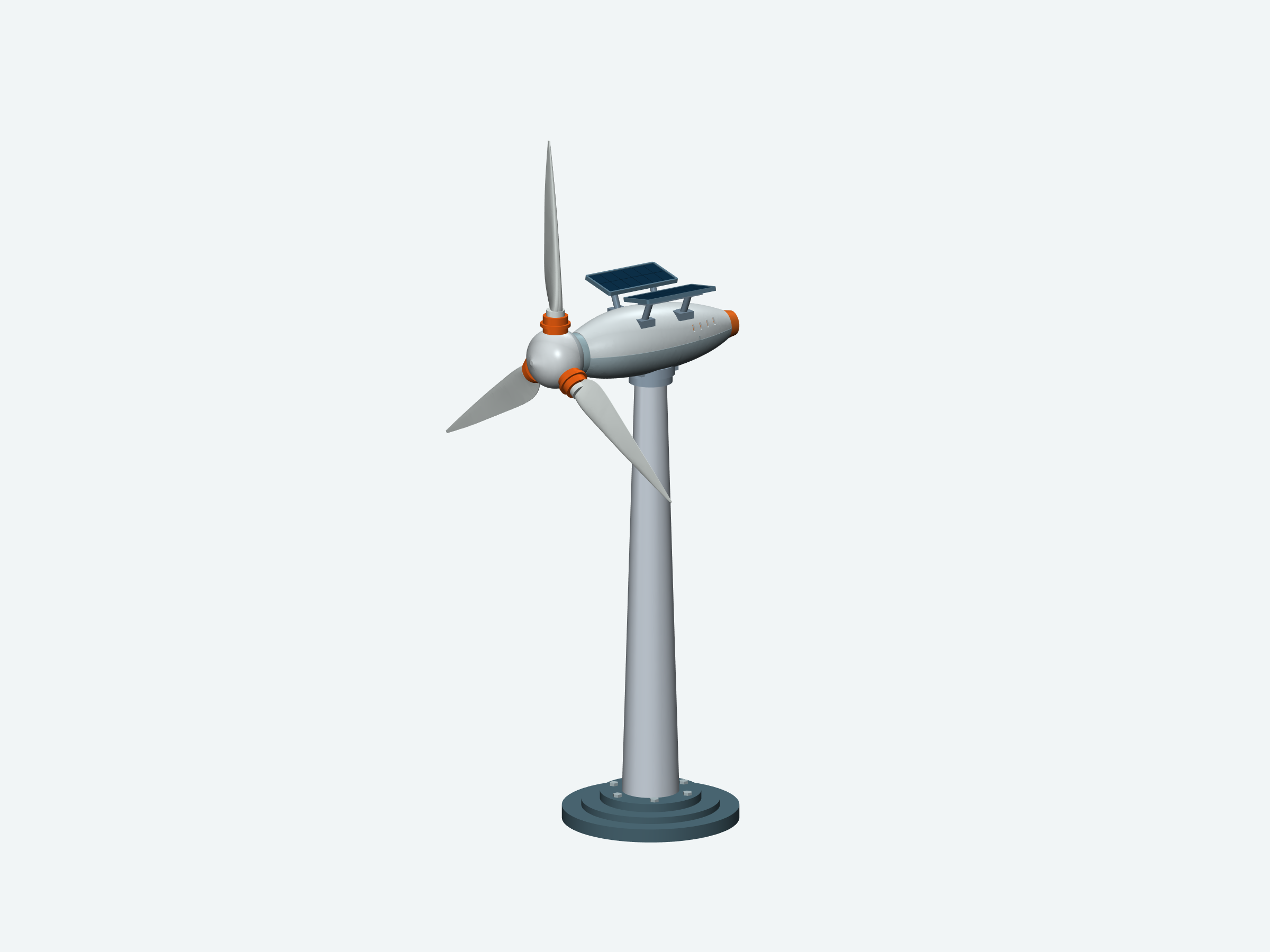

整机、正视、侧视与俯视使用同一份 V1.0 参数化源模型。点击图像可放大；正视、侧视、俯视可叠加工程标注。
分层参数体系
外形参数 / 内部机械 / 热储能 / 光伏 / 展示布局
- V0.1概念白模
- V0.2外观细化
- V0.2.1工程修复
- V0.3内部深化
- V1.0完整项目交付
07 / COURSE PRESENTATION
完整汇报，在这里展开。
10 页课程汇报。下载 PPTX 后，文字、结构图与版式对象均可继续编辑。

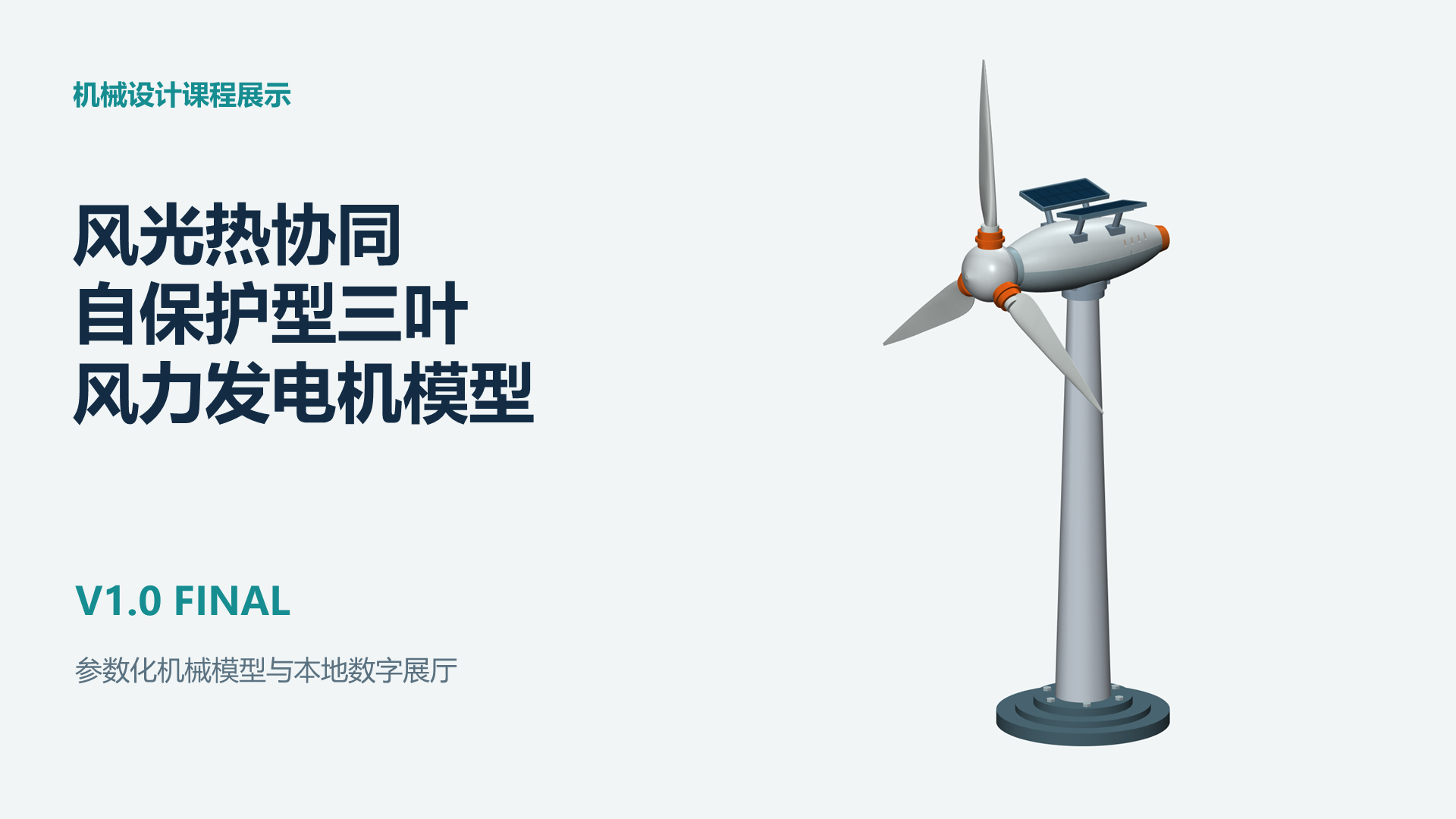

封面01 / 10
支持 ← → 键翻页、全屏展示。浏览器内展示的是高清导出页，原始 PPTX 保留可编辑对象。
08 / ENGINEERING EVIDENCE
每一项结论，都有对应证据。
本次 V1.0 重新验证。几何有效性、装配干涉、参数扰动与软件导入分别记录。
未验证范围
未开展 CFD、FEM、发电效率、防冰效率、热效率或实物运行测试。几何与软件导入检查不构成性能验证。
09 / FINAL DELIVERABLES
模型、展示与证据，一并交付。
保持 V1.0_FINAL 目录结构完整，即可在没有网络的环境中浏览、汇报与继续修改。
